型号

仪器外形尺寸(mm)

仪器重量(Kg)

玻璃承重(Kg)

仪器电源、功率

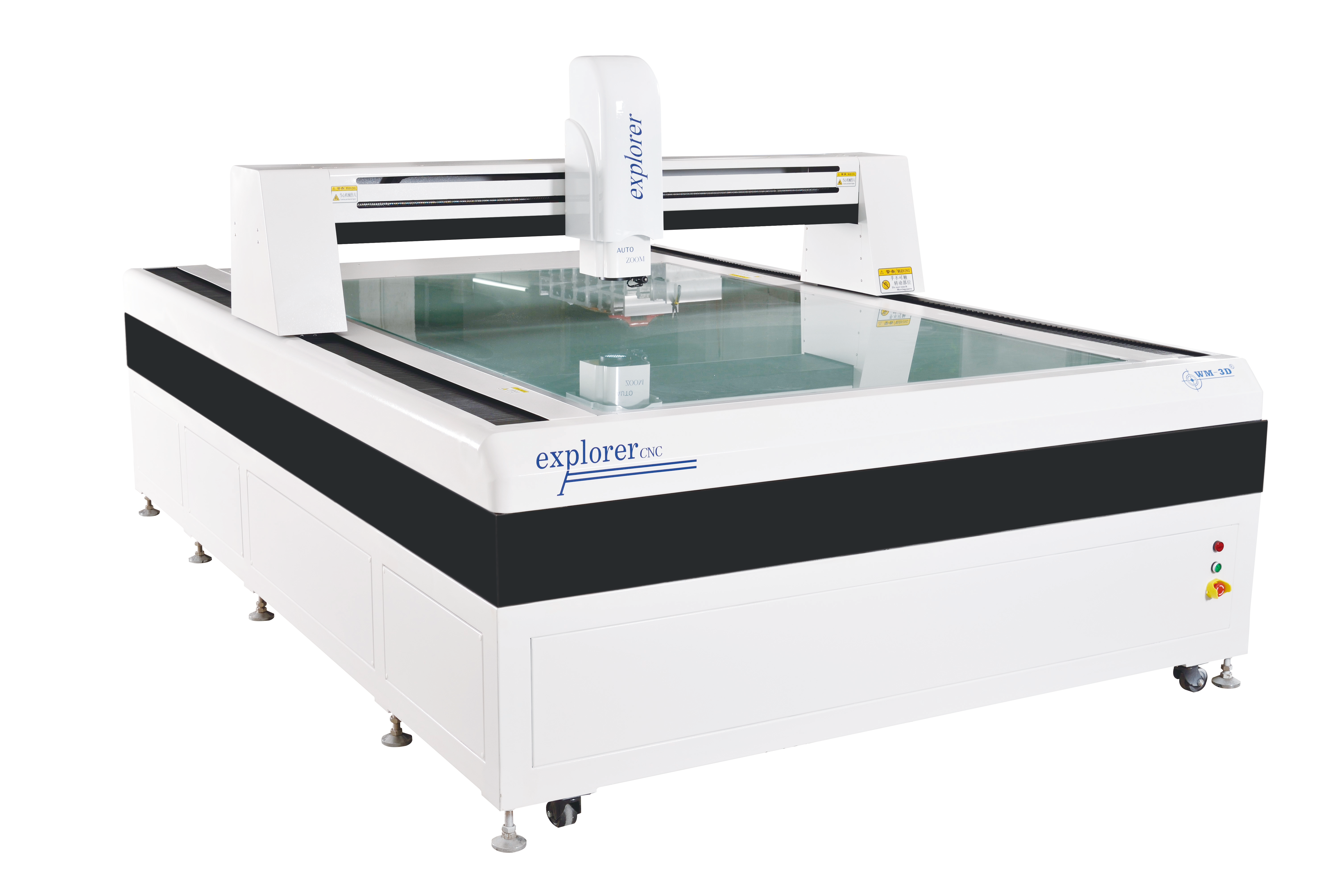

WM-CNC-1525D

2400*3500*1650

4000

30

220V/50HZ 800W

工作台

行    程(mm)

1500*2500

调焦行程(mm)

Z轴:300mm

金属台尺寸(mm)

1700*2700

玻璃台尺寸(mm)

1600*2600

传动形式

X/Y/Z轴台湾上银精密线性导轨搭配台湾上银研磨级滚珠螺杆

影像系统

摄像机:高清数字相机 2/3″200W相机 摄像机放大倍率30-140X

全自动连续变倍镜头：高清变倍镜头//连续放大倍率0.7-5.0X

光源系统

5环8区 表面光源与透射光源LED冷光源+同轴光、寿命长、亮度可调

伺服驱动

X/Y/Z三轴台湾台达高性能闭环伺服电机，双重闭环控制系统

线性精度

金属贴片光学尺 分辨率：X/Y/Z轴0.0002mm（0.2um）

测量精度：≤3.0um+L/200 重复精度：≤3.0um

激光测量系统

基恩士激光测量传感器 LK-G30 工作距离：30mm 测量范围：±5mm（选配）

探针测量系统

英国雷尼绍φ1mmφ2mm（选配）

序号

部品

规格/品牌

单位

数量

备注

1

CCD

高清数字相机 2/3″200W相机 摄像机放大倍率30-140X

个

1PC

2

镜头

WM全自动连续变倍高清镜头0.7X-5.0X

套

1PC

3

测量软件

专业WM-CNC全自动测量软件

套

1PC

4

光栅尺

X/Y/Z轴0.0002mm（0.2um）  金属贴片尺

条

3PC

5

光源

5环8区表面光源+透射光源LED+同轴光

个

1PC

6

数据处理器

WM闭环运动控制器

个

1PC

7

导轨

进口 (台湾上银）精密线性导轨

副

3PC

8

丝杆

进口（台湾上银）研磨级滚珠螺杆

条

3PC

9

马达

台湾（台达）双闭环伺服电机

套

3PC

10

机器平台

00级花岗岩大理石工作台

套

1PC

11

基座

00级花岗岩大理石

套

1PC

12

立柱

00级花岗岩大理石

套

1PC

13

视频采集卡

WM-2000

个

1PC

14

防尘罩

无尘防尘罩

个

1PC

15

控制电脑

详见“电脑配置表”

套

1PC

16

软件加密狗

WM-CNC加密狗

个

1PC

17

光学校正片

WM光学校正片

个

1PC

18

仪器工作桌

WM电脑仪器桌

张

1PC

19

用户手册

WM用户手册

本

1PC

20

软件使用说明书

WM软件说明书

本

1PC

1

大理石底座、立柱，稳定性好，结构刚性强

2

大理石工作台面，两层工作台结构，减少机械误差，保证 X、Y 水平运动精度

3

大理石X、Y 垂直度高，保证测量精度达（3+L/200）um，即使工件没有摆正也可达到很高的测量精度

4

CCD1测量相机，高清数字相机 2/3″200W 相机

5

CCD2导航相机，方便快速寻找测量位置，提高测量效率

6

全自动变倍镜头，改变镜头倍率，自动调取，避免比例尺选取误操作，同时提高效率

7

金属光栅尺0.0002mm 高精度自粘式，精度高，可靠性好，有效避免回程误差，避免零位问题

8

采用精密级直线导轨，彻底解决 V 型导轨保持架错位的问题，承重能力更强，寿命更长精度更有保证

9

采用进口高精度研磨级滚珠丝杆，精度及稳定性处于行业领 先水准

10

采用进口高精度P级导轨，精度及稳定性处于行业领 先水准

11

采用台湾闭环高性能伺服电机（三轴），定位精度高，使用寿命长

12

配自主研发的全闭环运动控制器实现直线差补功能，同时可快速精 准定位，速度快，噪音低

13

光源：LED 5环8区表面环光 +底部平行背光+同轴光，均可编程控制，能提供 N 种照明组合方式

14

采用自主研发数据控制器，数据处理稳定性好，维护便捷

15

提供超长保修期，终身维护，一经选用再无后顾之忧

1

丰富的几何测量功能（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线，，曲线）等。

2

元素构造功能强大，元素构造提供10种构造法（【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】等。

3

测量数据可以导出到Excel、Word,AutoCAD,TXT中，自定义输出报表，自动计算 Ca,Cp,Cpk,Max,Min,Range,Avg,Std 等。

4

影像对焦快速精 准:一次对焦动作，1/2秒完成，对焦重复性可达0.002mm/0.003mm

5

函数表达式：计算器功能，可计算各种复杂公式，并自动输出结果至报表，公差等级颜色设置。

6

测量各种复杂图形包括曲线，面积，周长，轮廓度，位置度，平行度，对称度，垂直度，倾斜度，

同心度，同轴度等

7

修改编辑及查看寻边状况 ：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等，可以设定运行中的自动对焦等强大功能。

重新测量功能：可以离线编辑测量，保留产品测量图片等强大纠错功能，无需重新拿产品测量。

B:特有功能简洁介绍

1

强大的表面取边功能，寻过模式多种方法可设定。

2

轮廓扫描功能，生成2D CAD图档，强大的拍照和图片拼接功能，生成高清2000万图片

3

光学影像测高测平面/精 准对焦

4

平面度3D曲面报表（3D格式或2D格式）

5

CAD导入对比多虚拟测量

6

钻孔或（特殊）文件导入测量（线路板等）

7

客户报表模板导入（自定义报表）

8

尺寸公差色彩管理（颜色管控）

9

双CCD相机设计（大视野快速定位寻边测量）

10

连续变倍镜头，无需手动调节变倍。

11

圆锥构造（测量内倒角角度）

12

宏测量（当前视图一次性测量完成）

13

定制功能（可定制服务）

14

特殊功能（网板测量，筛网测量，纺织孔测量，电线板打靶图形）

15

激光抄数（逆向扫描），点激光扫描3D图形

16

轮廓度测量和轮廓度三维显示
